• O coletor A1 da Girassol foi desenvolvido para trazer uma melhor relação custo x beneficio, com o novo polímero de alta performance (PAP) de propriedade exclusiva da Girassol, poer ser desenhada para suportar maior pressão e vazão, permite aquecer a água da piscina em menor tempo e utlizando uma menor área de telhado.

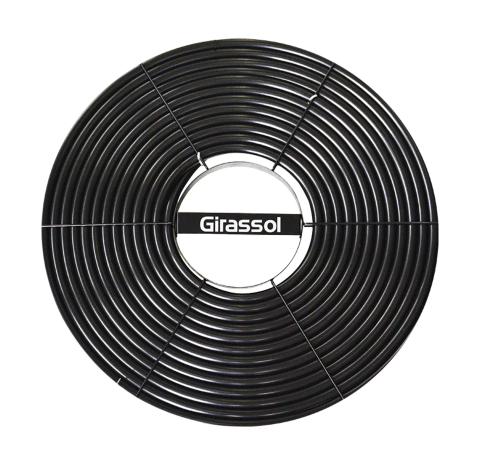

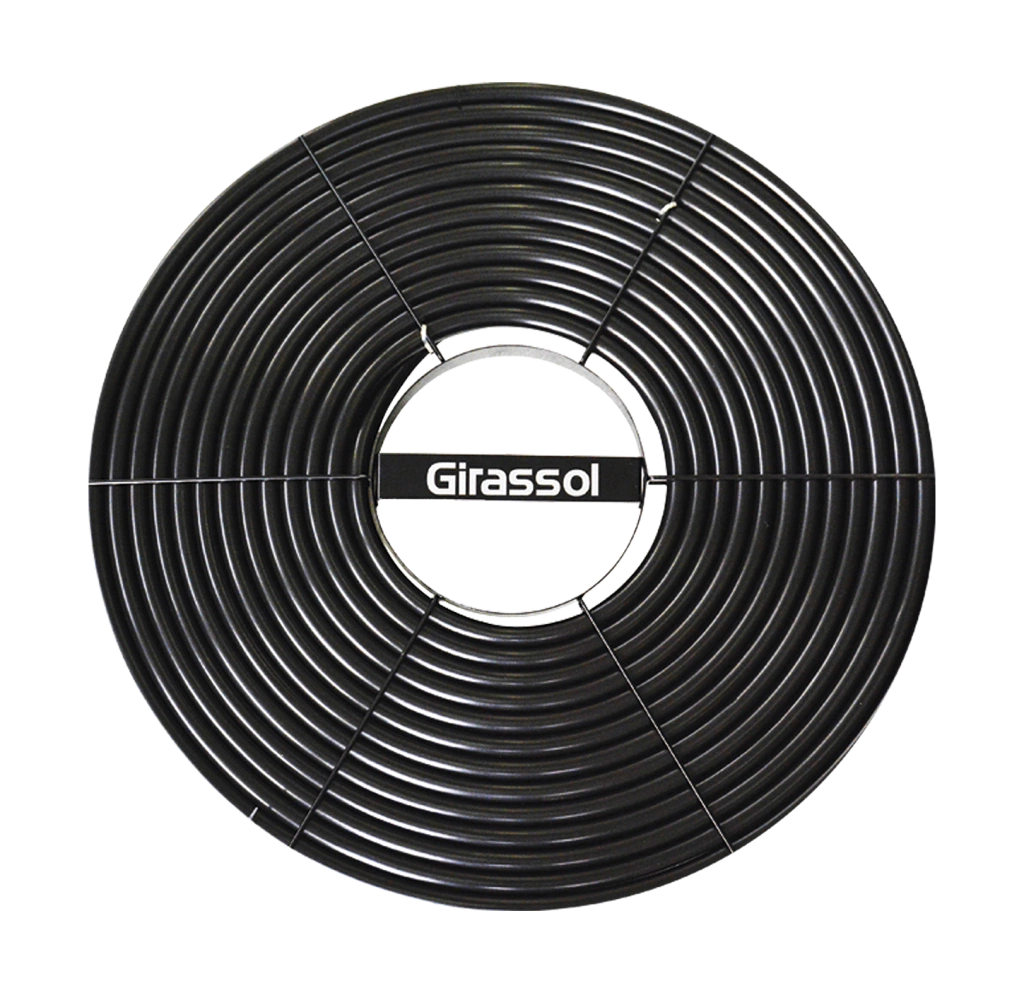

Possui um exclusivo modelo estrutural. É fabricado na forma espiral/circular, com tubos de fabricação própria de polímero especial com proteção contra raios UV. O suporte de fixação foi desenvolvido através de projeto da Girassol, em aço carbono e pintura eletrostática, fechado com grampos especiais.
Os coletores da Girassol foram desenvolvidos para aquecimento de piscinas até 35 °C. Eles aceitam temperaturas maiores, até 80 °C para suportar a incidência solar no telhado das residências.
• Aquecimento solar para piscinas residenciais e corporativas.
-> BENEFÍCIOS:
• Melhor relação custo x benefício do mercado;
• Ideal para espaços reduzidos nos telhados;
• Pode ser instalado na horizontal (telhado platibanda);
• Maior volume de água aquecida;
• Permite aquecer a água da piscina em menor tempo;
• Possibilidade de expansão do sistemas;
• Único no mercado com polímero de alta performance ( exclusivo da marca );
• Ocupa uma área menor que os aquecedores convencionais!
-> ITENS INCLUSOS NO ANÚNCIO:
• 8 Coletores;
• 8 Adaptadores De 25mm;
• 8 Colares De Tomada De 32mm
• 4 União De 25mm;

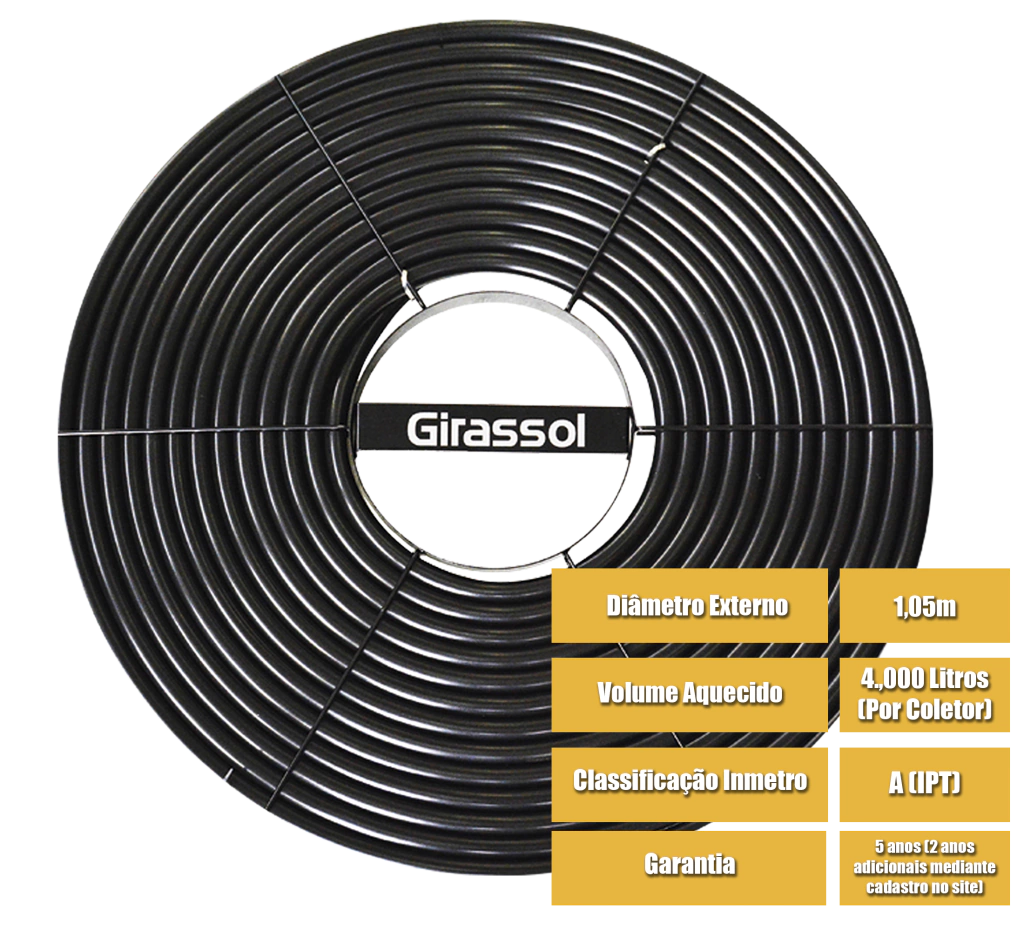

-> INFORMAÇÕES TÉCNICAS COLETOR (UNIDADE):
• Pressão de trabalho: 1,5 Kgf/cm²
• Tubo (diâmetro): 25 mm
• Suporte: Aço Carbono
• Dimensão (diâmetro total): 1m
• Peso do coletor vazio: 6,9Kg
• Peso do coletor com água: 16,5kg
• Volume aquecido: 4m³
• Vazão mangueira - 1000 litros por hora
• Comprimento da mangueira em cada coletor - 40 metros
• Sistema por turbilhamento (4 vezes mais rápido que o sistema laminar)
• Produto certificado do âmbito de qualidade pela OCP nº0093. Registro nº003120/2018
-> FUNCIONAMENTO:
• O sistema de aquecimento por energia solar Girassol foi desenvolvido para aquecer água através do uso de coletores tubulares fabricados com material apropriado. Com a utilização de uma bomba centrífuga para a recirculação da água, exclusiva para o sistema, comandada automaticamente por um painel de automação, é forçada a passagem da água vinda da piscina, através dos coletores, retornando-a, em circuito fechado, novamente para a piscina.
• O sistema de automação possui sensores inteligentes que têm por função comparar o diferencial de temperatura entre a água da piscina e a água após a saída do sistema de aquecimento, ligando ou desligando a bomba de recirculação, conforme a necessidade. O painel de controle é alimentado com tensão de 220V (AC).
-> CALCULO QUANTIDADE DE COLETORES:
• O dimensionamento é feito considerando o volume de água da piscina. Para o modelo A1, são utilizados módulos de 2 (dois) coletores, montados em série, para cada 8 (oito) m3 (metros cúbicos) de água na piscina.
Exemplificando: suponhamos uma piscina com as dimensões de 10,00 m x 5,00 m x 1,40 m = 70 m3 ou 70.000 litros. Dividindo-se 70 m3 por 8 m3 tem-se um total de 8,75 conjuntos de 2 (dois) coletores, ou seja, 17,5 coletores. Como não existem 0,5 de coletor, arredonda-se para cima esse valor, ou seja, 18 coletores (ou 9 módulos de 2 coletores cada).
-> LOCAIS PARA INSTALAÇÃO:
• Os coletores de aquecimento solar podem ser instalados para climatização de piscinas de uso doméstico ou comercial, tais como: academias, clubes, hotéis, pousadas, clínicas etc.
As instalações dos coletores devem seguir preferencialmente a seguinte orientação geográfica do telhado:
• FACE NORTE - IDEAL
• FACE OESTE - 2ª OPÇÃO
• FACE LESTE - 3ª OPÇÃO
• FACE SUL - NÃO INSTALAR-> DESCRIÇÃO
• O coletor A1 da Girassol foi desenvolvido para trazer uma melhor relação custo x beneficio, com o novo polímero de alta performance (PAP) de propriedade exclusiva da Girassol, por ser desenhada para suportar maior pressão e vazão, permite aquecer a água da piscina em menor tempo e utilizando uma menor área de telhado.
Possui um exclusivo modelo estrutural. É fabricado na forma espiral/circular, com tubos de fabricação própria de polímero especial com proteção contra raios UV. O suporte de fixação foi desenvolvido através de projeto da Girassol, em aço carbono e pintura eletrostática, fechado com grampos especiais.
Os coletores da Girassol foram desenvolvidos para aquecimento de piscinas até 35 °C. Eles aceitam temperaturas maiores, até 80 °C para suportar a incidência solar no telhado das residências.
• Aquecimento solar para piscinas residenciais e corporativas.

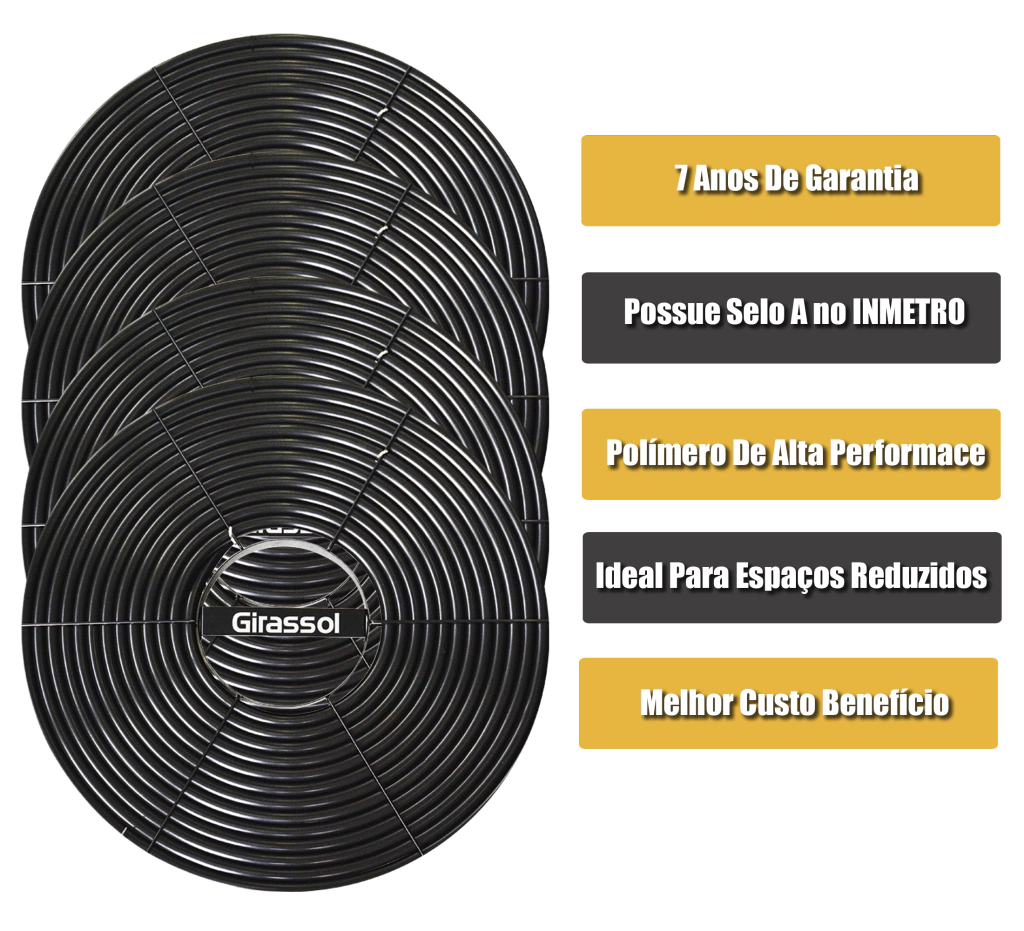

-> BENEFÍCIOS:
• Melhor relação custo x benefício do mercado;
• Ideal para espaços reduzidos nos telhados;
• Pode ser instalado na horizontal (telhado platibanda);
• Maior volume de água aquecida;
• Permite aquecer a água da piscina em menor tempo;
• Possibilidade de expansão do sistemas;
• Único no mercado com polímero de alta performance ( exclusivo da marca );
• Ocupa uma área menor que os aquecedores convencionais!
-> ITENS INCLUSOS NO ANÚNCIO:

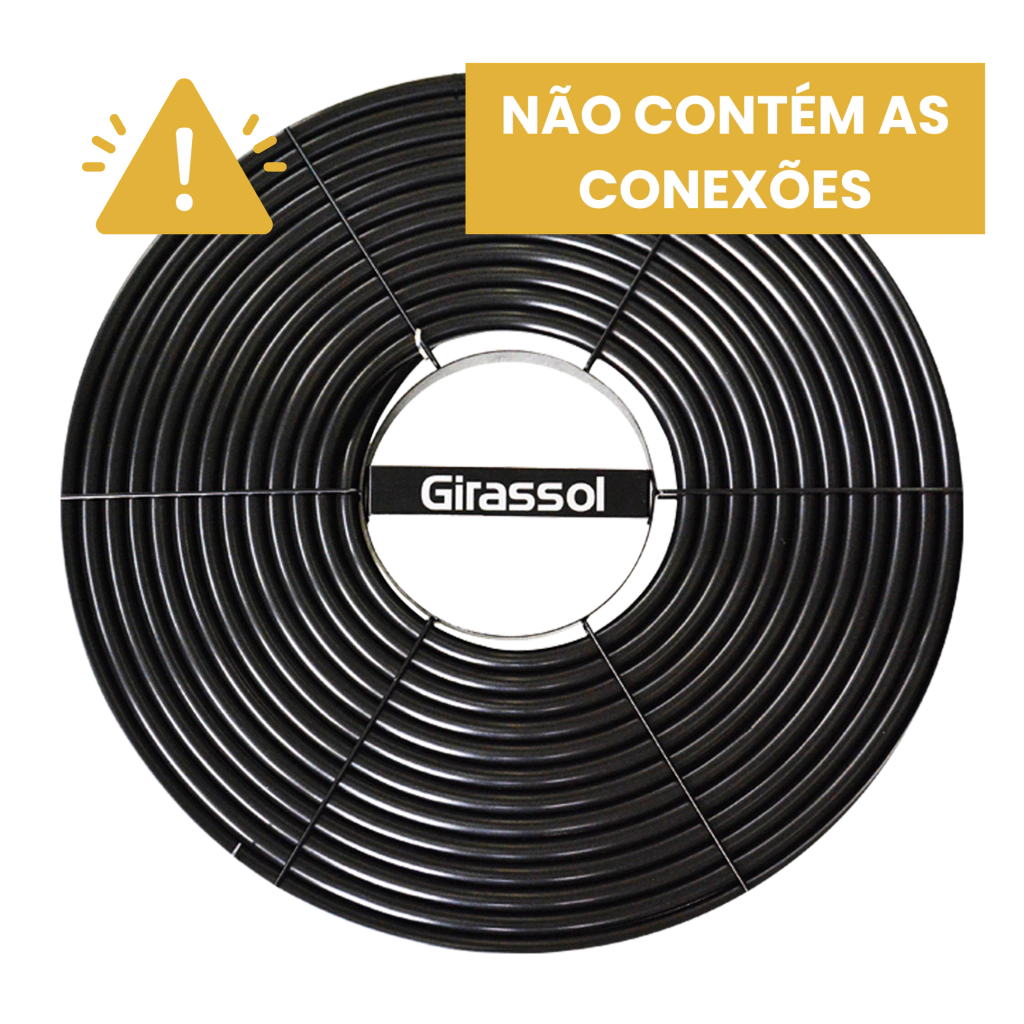

• 1 Coletor (Apenas uma Placa Girassol)
-> INFORMAÇÕES TÉCNICAS COLETOR (UNIDADE):
• Pressão de trabalho: 1,5 Kgf/cm²
• Tubo (diâmetro): 25 mm
• Suporte: Aço Carbono
• Dimensão (diâmetro total): 1m
• Peso do coletor vazio: 6,9Kg
• Peso do coletor com água: 16,5kg
• Volume aquecido: 4m³
• Vazão mangueira - 1000 litros por hora
• Comprimento da mangueira em cada coletor - 40 metros
• Sistema por turbilhamento (4 vezes mais rápido que o sistema laminar)
• Produto certificado do âmbito de qualidade pela OCP nº0093. Registro nº003120/2018
-> FUNCIONAMENTO:
• O sistema de aquecimento por energia solar Girassol foi desenvolvido para aquecer água através do uso de coletores tubulares fabricados com material apropriado. Com a utilização de uma bomba centrífuga para a recirculação da água, exclusiva para o sistema, comandada automaticamente por um painel de automação, é forçada a passagem da água vinda da piscina, através dos coletores, retornando-a, em circuito fechado, novamente para a piscina.
-> CALCULO QUANTIDADE DE COLETORES:
• O dimensionamento é feito considerando o volume de água da piscina. Para o modelo A1, são utilizados módulos de 2 (dois) coletores, montados em série, para cada 8 (oito) m3 (metros cúbicos) de água na piscina.
Exemplificando: suponhamos uma piscina com as dimensões de 10,00 m x 5,00 m x 1,40 m = 70 m3 ou 70.000 litros. Dividindo-se 70 m3 por 8 m3 tem-se um total de 8,75 conjuntos de 2 (dois) coletores, ou seja, 17,5 coletores. Como não existem 0,5 de coletor, arredonda-se para cima esse valor, ou seja, 18 coletores (ou 9 módulos de 2 coletores cada).
-> LOCAIS PARA INSTALAÇÃO:
• Os coletores de aquecimento solar podem ser instalados para climatização de piscinas de uso doméstico ou comercial, tais como: academias, clubes, hotéis, pousadas, clínicas etc.
As instalações dos coletores devem seguir preferencialmente a seguinte orientação geográfica do telhado:
• FACE NORTE - IDEAL
• FACE OESTE - 2ª OPÇÃO
• FACE LESTE - 3ª OPÇÃO
• FACE SUL - NÃO INSTALAR
-> ATENÇÃO: Caso seja necessária a utilização da 2ª ou da 3ª opção (face oeste ou leste), acrescentar 50% (cinquenta por cento) no número de coletores, arredondando-se para o primeiro número par acima do calculado.
Exemplo: Piscina de 16 mil litros.
• Face Norte - 4 placas A1.
• Face Oeste - 6 placas A1 (4 placas A1 + 50% de 4 placas).
• Face Leste - 6 placas A1 (4 placas A1 + 50% de 4 placas).
• Face Sul - Não instalar.
-> GANHO DE TEMPERATURA:
• Em condições favoráveis, o sistema pode aumentar em até 10 graus a temperatura da água. Exemplificando. Se a piscina tem temperatura de 15 graus sem o sistema instalado, a temperatura máxima que o sistema conseguirá chegar é 25 graus. Se a piscina tem temperatura de 18 graus sem o sistema instalado, a temperatura máxima que o sistema conseguirá chegar é 28 graus.
-> ATENÇÃO PARA A GARANTIA:
• 5 ANOS DE GARANTIA NAS PLACAS + ADICIONAL DE 2 ANOS MEDIANTE CADASTRO NO SITE.
• 1 ANO DE GARANTIA NOS DEMAIS COMPONENTES.
-> ATENÇÃO: Caso seja necessária a utilização da 2ª ou da 3ª opção (face oeste ou leste), acrescentar 50% (cinquenta por cento) no número de coletores, arredondando-se para o primeiro número par acima do calculado.
Exemplo: Piscina de 16 mil litros.
• Face Norte - 4 placas A1.
• Face Oeste - 6 placas A1 (4 placas A1 + 50% de 4 placas).
• Face Leste - 6 placas A1 (4 placas A1 + 50% de 4 placas).
• Face Sul - Não instalar.
-> GANHO DE TEMPERATURA:
• Em condições favoraveis, o sistema pode aumentar em até 10 graus a temperatura da água. Exemplificando. Se a piscina tem temperatura de 15 graus sem o sistema instalado, a temperatura máxima que o sistema conseguirá chegar é 25 graus. Se a piscina tem temperatura de 18 graus sem o sistema instalado, a temperatura máxima que o sistema conseguirá chegar é 28 graus.
-> ATENÇÃO PARA A GARANTIA:
• 5 ANOS DE GARANTIA NAS PLACAS + ADICIONAL DE 2 ANOS MEDIANTE CADASTRO NO SITE.
• 1 ANO DE GARANTIA NOS DEMAIS COMPONENTES.
